Esquema PIVOTECK residencial

  1. Hoja de 35 mm con canto recto en cierre
  2. Batiente / Cerco de 7 cm
  3. Suplemento Batiente / Cerco de 7 cm
  4. Tapeta / Jamba plana 7 cm
  5. Precerco
  6. Herraje PIVOTECK
  7. Manivela
  8. Tabique
  9. Relleno de espuma poliuretano

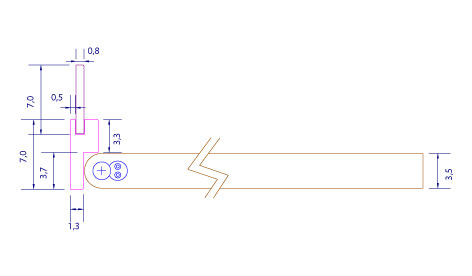

Cotas PIVOTECK residencial

Esquema PIVOTECK – Serie M

  1. Hoja melamina 30mm
  2. Recercado hoja en madera haya vap. 40mm
  3. Suplemento Batiente / Cerco 7cm
  4. Tapeta / Jamba plana 7cm
  5. Precerco
  6. Herraje PIVOTECK
  7. Manivela antienganche
  8. Tabique obra
  9. Relleno espuma poliuretano
  10. Batiente / Cerco 7cm

Cotas PIVOTECK – Serie M

Esquema PIVOTECK – Serie H

  1. Laminado HPL 0,7 mm
  2. Núcleo en tablero aglomerado de partículas
  3. Suplemento Batiente / Cerco 7cm
  4. Tapeta / Jamba plana 7cm
  5. Precerco
  6. Herraje PIVOTECK
  7. Manivela antienganche
  8. Tabique obra
  9. Relleno espuma poliuretano
  10. Batiente / Cerco 7cm
  11. Recercado hoja en madera de haya de 40mm con oscuro 1mm

Cotas PIVOTECK – Serie H

Si necesita extraer y/o instalar la hoja:

1.

Encarar la hoja hacia el marco haciendo coincidir las piezas inferiores de anclaje, la concavidad de la pieza instalada en la hoja se deberá situar sobre la pieza semiesférica del pie angular que descansa sobre el suelo y que, a la vez, está atornillado al marco.

2.

Llevar la parte superior de la hoja hacia su posición vertical. El pivote de anclaje de la hoja se disparará hacia su posición normal en cuanto encuentre el orificio superior del marco. Cerciórese bien de que el pivote de anclaje está totalmente disparado; esto se comprueba con un destornillador fino, de 3 mm, de diámetro, que se introduce por el orificio que se ubica en el canto de la hoja, en la parte superior de la misma. Si el destornillador entra un centímetro aproximadamente, significa que el pivote no está bien anclado y la hoja podría desprenderse; en este caso extraiga la hoja y repita el proceso nuevamente para evitar el desprendimiento de la hoja así como los posibles daños que esto podría causar.

img_paso3_extraccion_puerta

3.

Para extraer la hoja introduzca un destornillador de 3mm de diámetro en el orificio situado en la parte superior del canto de la hoja. Presione con fuerza al tiempo que balancea el destornillador hacia arriba y hacia abajo, haciéndolo avanzar en la pieza de anclaje. Cuando haya introducido el destornillador uno o dos centímetro la hoja quedará libre y se podrá extraer. Sujete la puerta con la mano libre para evitar que se pueda caer y extráigala con cuidado.

Estas descripciones pretenden definir los componentes de PIVOTECK así como su funcionamiento. No obstante, las puertas se suministran en block o en kit, según necesidades concretas, totalmente terminadas y por tanto debidamente mecanizadas, barnizadas y embaladas, listas para el montaje.
